Как самостоятельно изготовить подъемно-поворотные ворота?

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

  • величину пристенка;
  • параметры проема;
  • размер основных стоек;
  • места соединения уголков;
  • длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

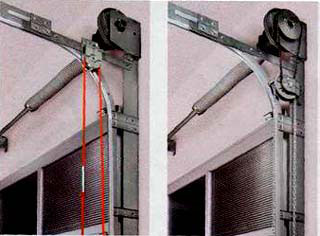

  • Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.
  • Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.
  • Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

  • возвратные пружины;
  • кронштейны;
  • противовесы;
  • трос;
  • рулетку;
  • уровень;
  • дрель;
  • составляющие для изготовления створки;
  • сварочный аппарат;
  • уголок;
  • отвертки;
  • профильную трубу;
  • швеллер;
  • направляющие полозья;
  • металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

  • брус из дерева сечением 100х100 и 120х80 мм;
  • 2 пружины с внутренним диаметром 30 мм;
  • уголки 40х40 и толщиной 4 мм;
  • анкерные болты и саморезы;
  • стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

  • каркас, являющийся главным элементом, на него крепятся все остальные части;
  • створка поворотного типа, которую монтируют в стальную раму;
  • пружина, необходимая для закрывания при ручном управлении;
  • механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

  • Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
  • Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
  • Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.
  • Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
  • Для закрепления подъемного механизма предварительно монтируют створки.
  • Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
  • Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
  • Устанавливаются накладки на торцах изделия.
  • Штукатурят стыки.
  • Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

  • измерить и изготовить раму;
  • измерить диагональ всего проема;
  • элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
  • сварить аппаратом перемычки и все рамы;
  • поставить перемычки;
  • зачистить швы от сварки;
  • с одной стороны наварить металлический лист;
  • пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
  • отрегулировать пружины и подъемники;
  • установить фурнитуру;
  • прикрепить ручки снизу с обеих сторон;
  • с внутренней стороны изделия разместить щеколды;
  • ворота готовы.

Преимущества

Самодельные подъемно-поворотные модели имеют некоторые преимущества перед другими видами ворот. Среди основных:

  • цельное прочное полотно создает надежную защиту от взлома и краж;
  • обладают антикоррозийными свойствами и устойчивостью к другим факторам влияния окружающей среды;
  • благодаря своей конструкции не занимают много места, когда открыты;
  • не требуют отделки различными облицовочными материалами;
  • имеется возможность декорирования любыми вставками;
  • открываются вручную и при помощи пульта;
  • возможность установки одинарных и двойных ворот;
  • удобно открываются, поднимаясь вверх, и не занимают много места;
  • обладают хорошей шумоизоляцией;
  • не выходят из строя в мороз и при повышенной влажности.

Усиленные подъемно-поворотные ворота являются самыми надежными и внешне напоминают щит. Оригинальный современный внешний вид, оформленный из разнообразных материалов, имеет множество расцветок. Конструкция очень надежна и снести ее можно только спецтехникой.

К работе нужно отнестись со всей ответственностью. Изготавливая ворота своими руками, нужно четко следовать инструкциям, тщательно производить расчет и использовать готовые схемы. Даже маленькая ошибка может привести к проблеме в работе механизма.

Наглядную инструкцию по изготовлению подъемно-поворотных ворот смотрите далее.
